    Nuestra propuesta

    La tranquilidad de trabajar directamente con un fabricante. Gracias a nuestra condición de fabricantes ofrecemos a nuestros clientes unos productos de mayor calidad, un precio estable y fiabilidad en el suministro.

    Ahorre en sus compras de PEX y multicapa comprando directamente sin intermediarios. Nuestros productos van de nuestra fábrica al almacén de nuestros clientes sin intermediarios lo que se traduce en un precio imbatible.

    Hecho en España. Los accesorios de Anillo de Expansión Rayper para tubos de polietileno reticulado son un producto hecho en España con materias primas europeas de la mayor calidad.

    Blansol es su mejor aliado. Ofrecemos a nuestros clientes productos de calidad, fabricados al 100% en España, un precio competitivo y un suministro garantizado.

    Un sistema completo. En nuestras Plantas de Bárcena de Cicero (Cantabria) y de Palau de Plegamans (Barcelona) no sólo fabricamos los tubos de polietileno reticulado (PEX-A) sino también los accesorios del sistema de Anillo de Expansión Rayper.

    Sistema certificado. El sistema Rayper de Anillo de Expansión de Blansol cumple los requisitos de calidad más exigentes.

    Descripción del sistema de Anillo de Expansión Rayper

    El sistema de Anillo de Expansión Rayper de Blansol es un sistema de unión para la conducción de agua fría y caliente en instalaciones de fontanería, calefacción y climatización.

    El sistema Rayper se apoya en la memoria plástica de las tuberías PEX-A.

    Las tuberías PEX-A, tras su expansión y gracias a su memoria plástica, se contraen hasta recuperar sus dimensiones iniciales, presionando sobre el cuerpo del accesorio, de forma que se consigue una unión segura y duradera, sin necesidad de utilizar juntas y con un mayor caudal de agua que otros sistemas de unión.

    Ventajas del Sistema de Anillo Plástico de Expansión Rayper

    • Rapidez de instalación y sencillez de montaje.
    • Mayor caudal y, por lo tanto, menores pérdidas de carga.
    • Estanqueidad sin necesidad de juntas tóricas.
    • Estanqueidad garantizada con independencia del estado de la herramienta.
    • Seguridad contrastada.
    • Más de 20 años de experiencia de la técnica de expansión.
    • Total compatibilidad con las herramientas disponibles en el mercado.
    • Uso del mismo accesorio para tuberías PEX-a PN6 (S5) y PN10 (S3,2).

    ¿Cómo se instalan los accesorios Rayper en los tubos PEX-A?

    En este vídeo les enseñamos cómo instalar las tuberías de polietileno reticulado fabricadas por el método peróxido con los accesorios Rayper de Anillo de Expansión.

    Como podrán comprobar, el montaje es realmente fácil.

    Componentes del sistema Rayper

    Tubos PEX-A

    Blansol utiliza el mejor polietileno existente en el mercado y la más moderna tecnología de reticulación por peróxido para ofrecerle unas tuberías de polietileno reticulado de prestaciones asombrosas.

    La tecnología utilizada por Blansol en la fabricación de sus tubos PEX-A se basa en la reticulación por peróxido mediante el uso de hornos de radiación infrarroja de alta potencia.

    Las tuberías Barbi de polietileno reticulado por peróxido (tubos PEX-A) le ofrecen:

    • Un precio muy competitivo.
    • La mayor flexibilidad.
    • La mayor resistencia a la presión.
    • La vida útil más larga.
    • La mayor resistencia al colapsamiento por curvado de la tubería.

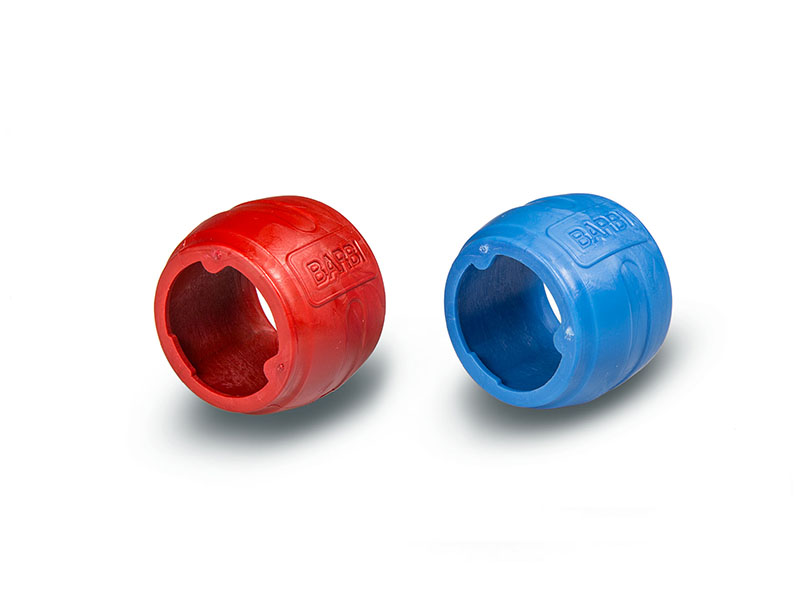

    Anillos Plásticos

    El uso de anillos plásticos, fabricados con polímeros especiales y moldeados por inyección, nos permiten ofrecer a nuestros clientes una mayor precisión dimensional en los anillos, precisión que, junto con un sistema de topes, facilita la labor de montaje.

    Los anillos plásticos están disponibles en 3 colores (rojo, azul y blanco) para que el instalador pueda identificar fácilmente las redes de tuberías.

    Accesorios

    Blansol utiliza polifenilsulfona (PPSU) para la fabricación de los cuerpos de los accesorios Rayper en las uniones tubo-tubo.

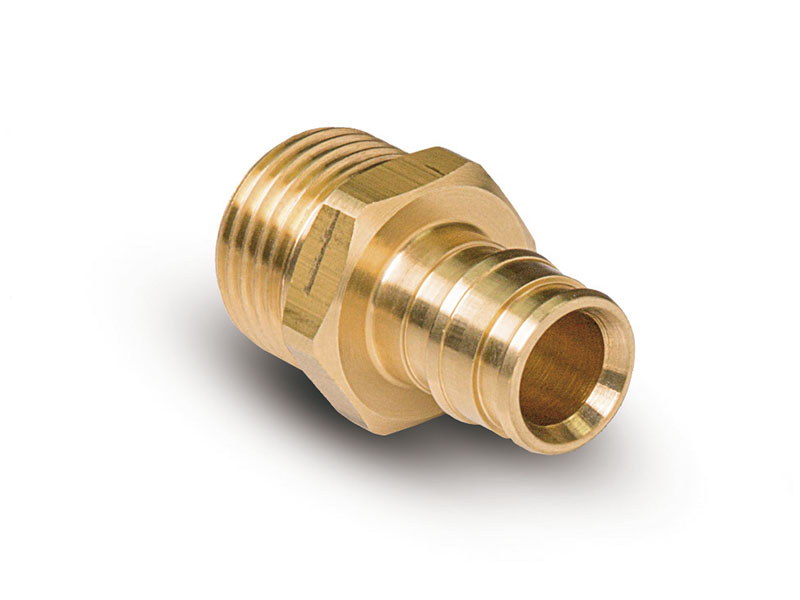

    En la fabricación de las piezas roscadas utilizamos latón europeo de la más alta calidad (CW617N), que cumple con la legislación sanitaria de los países más exigentes de la Unión Europea.

    Fabricado en España

    Industrial Blansol es la única empresa que ofrece un sistema de Anillo de Expansión en el cual todos sus componentes están fabricados en España en sus dos modernas plantas de producción.

    El uso de las tecnologías más avanzadas y de las mejores materias primas nos permite ofrecerle un producto de alta calidad y un precio muy competitivo.

    Por otra parte, nuestra condición de fabricantes y el hecho de que nuestros productos estén fabricados en España, garantizan una mayor fiabilidad en el suministro.

    Instrucciones de montaje

    1. Colocar el anillo sobre la tubería

    Introducir la tubería en el anillo hasta que ésta alcance los topes interiores que tienen los anillos Rayper en uno de sus extremos.

    sistemas-6-ejemplo-2

    2. Expandir la tubería

    Abrir los mangos del expandidor para que se cierren los segmentos del cabezal de expansión. A continuación introducir el cabezal de expansión dentro de la tubería y proceder a abocardar la tubería, cerrando los mangos del expandidor hasta el final y manteniendo durante unos segundos el expandidor cerrado en esta posición. Repetir este proceso, girando el expandidor o la tubería entre expansiones (*), hasta que el tubo entre en contacto con la parte final del cabezal expandidor.

    (*) En caso de utilizar el expandidor manual (Si se utiliza el expandidor automático no son necesarios estos giros ya que el cabezal de la propia herramienta es el que rota). Número de expansiones aconsejadas:

    Dimensiones 16×1,8 20×1,9 25×2,3 32×2,9
    Nº Expansiones 4 5 7 13
    sistemas-6-ejemplo-3

    3. Introducir el accesorio

    Retirar el expandidor de la tubería e introducir el accesorio dentro de la tubería sin demora, manteniendo la presión unos segundos hasta que la tubería se contraiga y sujete adecuadamente el accesorio, cuidando que el anillo de plástico llegue a hacer contacto con la balona tope del accesorio de latón.

    sistemas-6-ejemplo-4

    Prueba de presión

    De conformidad con las reglamentaciones en vigor, se debe realizar una prueba de estanqueidad de las instalaciones antes de proceder a su cubrimiento y puesta en marcha.

    Dado que la unión por expansión se basa en la memoria plástica de las tuberías PEX-A, cuya contracción aumenta con el tiempo transcurrido desde la expansión, es importante respetar unos tiempos mínimos de espera antes de hacer la prueba de presión.

    En temperaturas normales los accesorios Rayper se pueden someter a la prueba de presión una vez que han transcurrido 30 minutos desde su montaje.

    En invierno se aconseja aumentar el tiempo de espera de acuerdo con lo indicado en la siguiente tabla:

    Temperatura Sup. a +10ºC +6ºC a +10ºC +1ºC a +5ºC -4ºC a 0ºC -9ºC a -5ºC -15ºC a -10ºC
    Tiempo de espera 30 min 45 min 2 horas 3 horas 4 horas 12 horas

    Sistema garantizado

    El sistema de Anillo de Expansión Rayper está cubierto por el programa de garantía Barbi que cubre todos los productos fabricados por Industrial Blansol durante un período de 15 años, ante cualquier defecto de diseño o fabricación y en cualquier lugar del mundo, salvo Estados Unidos y Canadá.

    Para la efectividad de la garantía es requisito imprescindible que la prueba de estanqueidad se haya realizado adecuadamente.

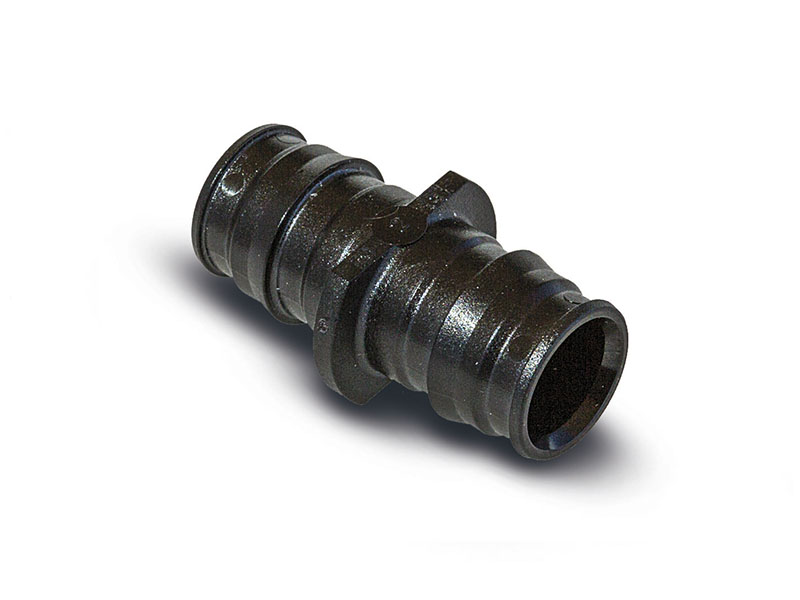

    Nueva gama de accesorios de PPSU

    Dentro de su línea de accesorios de Anillo de Expansión Rayper para tuberías de polietileno reticulado (PEX-A), Blansol ha lanzado una gama de accesorios de polifenilsulfona (PPSU), como alternativa a los accesorios tradicionales de latón.

    ¿Qué es la PPSU?

    La PPSU es el polímero de altas prestaciones más utilizado para aplicaciones de fontanería y calefacción.

    Las principales propiedades de la PPSU son:

    • Resistencia mecánica similar a los metales.
    • Estabilidad dimensional a altas temperaturas.
    • Salubridad e higiene.

    Ello hace que la PPSU sea un material especialmente indicado para su uso en instalaciones de fontanería y calefacción.

    ¿Por qué la PPSU es más competitiva que el latón?

    A pesar de que la PPSU es una materia prima muy sofisticada (se utiliza en sectores como el aeroespacial, quirúrgico, óptico, entre otros), y, por ello, cara tiene dos importantes ventajas respecto al latón:

    – Tiene una densidad relativa 6,5 veces inferior a la densidad del latón por lo que con un kilogramo de PPSU se producen 6,5 más piezas que con un kilogramo de latón.

    – El proceso de fabricación de la PPSU es mucho más eficiente que el proceso de fabricación del latón ya que se desarrolla en una única fase, en la que se obtiene la pieza terminada. Además, es un proceso totalmente automatizado en el que apenas hay intervención humana. Por el contrario, el proceso de fabricación de los accesorios de latón tiene muchas fases y requiere mucha mano de obra, lo que encarece el precio final del accesorio.

    La unión de ambas ventajas (alta calidad del producto y precio más competitivo que el latón) está llevando a las empresas europeas líderes del sector a lanzar gamas de accesorios de PPSU y a la progresiva  sustitución de los accesorios de latón por los nuevos accesorios de PPSU.

    En todo caso, en Blansol hemos decidido ofrecer las dos alternativas a nuestros clientes y que sean ellos quienes decidan si prefieren los accesorios tradicionales de latón o bien las piezas de polifenilsulfona.

    Contacte con nosotros!

    No dude en ponerse en contacto con nosotros y le informaremos sobre el sistema Rayper de Anillo de Expansión y sobre el resto de nuestra gama de productos.

    Estaremos encantados de hablar con usted sobre las posibilidades de colaboración entre nuestras compañías.

    Trabajando con Blansol contará como aliado con un verdadero fabricante de los sistemas PEX y multicapa y la garantía de una excelente gama de productos, un buen servicio y un precio competitivo.

    Más información sobre los tubos PEX-A

    Haga click aquí para más información sobre la gama de tubos PEX-A que fabrica Blansol en su Planta de Bárcena de Cicero (Cantabria).
